HP3554系列手持式電池內阻測試儀概述
HP3554/CHT3554 電池測試儀采用大電流和強抗干擾設計，可以為備用UPS系統的鉛酸蓄電池提供快速、完全、精確的內阻與電壓診斷。無需停止裝置運行，可在線測量并迅速診斷電池的劣化情況， 提高測試效率。自帶的自動數據保存功能可以方便存儲測試數據，存儲數據容量可達2400組。
HP3554A/B/D 手持式電池內阻測試儀是本公司重點推出產品，針對電池行業精確電池內阻、電壓測試的高速測試設備。內阻最小分辨率0.0001mΩ，最高測試電壓可達1000V，最快測試速度100mS。儀器采用經典型CHT3563同樣的電路設計，使得CHT3554A/B/D同時具有臺式機相同的優越測試性能和手持式表小巧方便攜帶的功能。

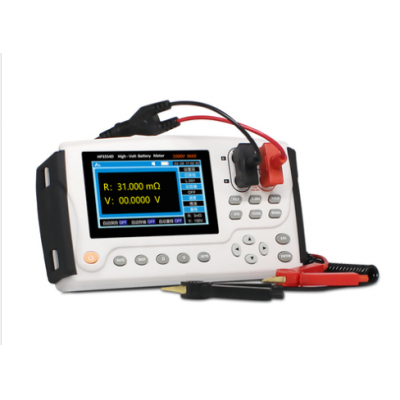

HP3554系列手持式電池內阻測試儀
? HP3554為UPS電池在線測試專用
? HP3554電壓最高分辨1mV，內阻最高分辨0.001mΩ
?HP3544A/B/D內阻范圍0.0001mΩ ～ 30.000Ω；精度±0.5%
? HP3554A/B/D電壓范圍10μV～1000V；精度±0.02%
型 號 | 內阻精度 | 內阻范圍 | 電壓精度 | 電壓范圍 | 性能與特點 | |
CHT3554 | ±1% |
0.001mΩ ～ 3.100Ω | ±0.1% |
1mV～60V |
為UPS電池在線測試專用 | 4.3英寸VDF屏 |
HP3554 |
±0.5% |
±0.02% | 4.3英寸TFT-LCD屏 | |||
HP3554A |
0.0001mΩ ～ 30.000Ω | 10μV~100V |
4.3英寸TFT-LCD屏 在手持式儀器中可媲美臺式儀器的精度和速度 | |||
HP3554B | 10μV~300V | |||||
HP3554D | 10μV~1000V | |||||
HP3554/CHT3554
為UPS電池在線測試專用
高穩定性，高分辨率設計，電壓最高分辨1mV，內阻最高分辨0.001mΩ
抗干擾性能優越，當儀器受到反電動勢沖擊時，儀器會自動切斷測試環路
運用最新的抗干擾技術，有效抑制1/f噪音
HP3554A/B/D
用于靜態電池精密測試，在手持式儀器中可媲美臺式儀器的精度和速度
但比臺式儀器更輕便小巧
超寬測試范圍，最高測試電壓可達1000V(僅HP3554D)
相較于CHT3554測試速度更快
應用
用于高壓電池組檢查
用于電池模塊檢查
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于各種電池高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
規格選型表
規格
型 號 | CHT3554 (HP3554) | HP3554A | HP3554B | HP3554D | |
顯 示 | 4.3英寸VDF屏顯示 | 4.3英寸 TFT-LCD顯示 | |||
測試參數 | 交流電阻、直流電壓、溫度 | ||||
內阻 | 基本精度 | ±1% | ±0.5% | ||
范 圍 | 0.001mΩ ～ 3.100Ω | 0.0001mΩ ～ 30.000Ω | |||
電壓 | 基本精度 | ±0.1% | ±0.02% | ||
范 圍 | 0.001V～60.00V | 0.00001V~100.000V | 0.00001V~300.000V | 0.00001V~1000.00V | |
溫度 | 基本精度 | ±1℃ | |||
范 圍 | -10℃~60℃ | ||||
信號源 | 交流1kHz；測試電流：<150mA | 測量電流頻率:1kHz；測試電流：<100mA | |||
量 程 | 電阻：3mΩ/30mΩ/300mΩ/3Ω；四量程 | 電阻：3mΩ,30mΩ,300mΩ,3Ω,30Ω；5檔全量程自動或手動測試模式 | |||
測試速度 | 1次/秒（平均次數可選） | 10 次/秒, 3 次/秒 | |||
校 準 | 全量程內短路清零 | ||||
比較器 | FAIL/PASS比較 | FAIL/PASS比較 | |||
內部數據 | 可記錄2400組測試數據 | 可記錄2400組測試數據（可升級為4800組） | |||
觸發模式 | 內部觸發、自動觸發 | ||||
接 口 | USB接口、EXPORT端（端口執行 保持功能） | ||||
電 源 | 12V/2500 mAh 鋰電池或8節AA干電池； | ||||
額定功率 | 4VA | ||||
尺 寸 | 205mm*55mm*110mm；重量：0.81kg | ||||
附 件 | CHT9348、USB、充電器、CHT0370、鋰電池；CHT9363A（HP3554A/B/D）；CHT9371、CHT9363B（HP3554/CHT3554） | ||||
