法國CA6524 絕緣電阻測試儀測試介紹：
法國CA6524 絕緣電阻測試儀測試電壓：50-100-250-500-1000 V ，量程：200 GΩ 手動 / 鎖定 / 時間模式；連續性；電壓-。法國CA6524 絕緣電阻測試儀人體工程學設計 Chauvin Arnoux 的緊湊型輕便式測試儀易于學習使用。 背光屏上顯示所有的信息和測量結果。
法國CA6524 絕緣電阻測試儀測試特征：
l 測試電壓范圍為 50-100-250-500-1000 V / 200 GΩ
l 模式：手動、鎖定、計時器 和 PI / DAR 比值
l 目視通過 / 失?。杭t / 綠
l 具有主動保護的 200 mA / 20 mA 連續性，無需安裝熔斷器
l 測量 V (TRMS & DC)、F、 Ω、kΩ、C 和電纜長度
l ΔRel 模式和可配置的報警
l 測量結果儲存在存儲器中
CA 6524應用領域:
工業維護對設備和設施進行定期絕緣測試，有助于建立用于檢測絕緣 特性是否老化和過早損壞的預防性措施，以防止事故發生。
l 測量絕緣層在編程時間內的情況
l 報警和通過 / 失敗指示燈 (C.A 6526)
l PI 和 DAR 比值用于確定絕緣層的質量，溫度不會顯著影響 這一優點
l 存儲在存儲器中，以便與測量歷史記錄進行比較
法國CA6524 絕緣電阻測試儀測試軟件：
當與PC相連并打開相應的菜單時，安裝有兆歐表傳輸模塊的DataView?軟件會對儀器進行自動識別。以樹結構顯示的菜單可使用戶直接訪問儀器所記錄的數據及其配置。
法國CA6524 絕緣電阻測試儀測試其他可用的功能有 ：
l 激活遠程測試
l 實時顯示
l DAR 和 PI 參考
l 測試圖表
l 生成測量報告
附件:
遠程控制探頭是專為簡便快速進行現場絕緣 測試而開發的附件。
l 可簡單按下探頭的黃色按鈕來觸發絕 緣測量。
l 該探頭具有電筒功能，可有效照亮測 量點。
l 憑借測試儀的背光屏，測量結果隨時 可見，包括在光線不足的場所。
型號 | CA6524 |
測量量程 / 分辨率 | 0.3 V - 399.9 V / 0,1 V; 400 V - 700 V / 1 V |
精度 / 輸入阻抗 | ± (3 % + 2 cts) / 400 kΩ |
工作頻率 | DC; 15.3 - 800 Hz |
測量量程 / 分辨率 / 精度 | 15.3 Hz - 399.9 Hz / 0.1 Hz / ± (1 % + 2 cts); 400 - 800 Hz / 1 Hz / ± (1 % + 1 ct) |
測試電壓 | 50 - 100 - 250 - 500 - 1,000 V |
最大測試電壓下的量程 | 200 GΩ |
符合 IEC 61557-2 標準 | 2 GΩ |
50 V | 10 kΩ - 10 GΩ |
100 V | 20 kΩ - 20 GΩ |
250 V | 50 kΩ - 50 GΩ |
500 V | 100 kΩ - 100 GΩ |
1,000 V | 200 kΩ - 200 GΩ |
測量量程 / 分辨率 | 10(1) - 999 kΩ and 1.000 - 3.999 MΩ / 1 kΩ; 4.00 - 39.99 MΩ / 10 kΩ; 40.0 - 399.9 MΩ / 100 kΩ; 400 - 3,999 MΩ / 1 MΩ; 4.00 - 39.99 GΩ / 10 MΩ; 40.0 - 200 GΩ / 100 MΩ |
精度 | ± (3 % + 2 cts)(2) |
測試電壓 (I < 1 mA) | - 0 % + 20 % |
測試電壓的顯示 | ± (3 % + 3 cts) |
測試電流的顯示 / 分辨率 | 0.01 μA - 39.99 μA / 10 nA; 40.0 - 399.9 μA / 100 nA; 0.400 - 2.000 mA/ 1 μA |
測試電流的精度 | ± (10 % + 3 cts) |
PI/DAR 比值 | 10 min / 1 min - 1 min / 30 s |
計時器 (min:s) | 0:00 - 39:59 |
放電時間（25V 下） | < 2 s/μF |
報警 | 2 個固定閾值 + 1 個可編程閾值 |
連續性測試的范圍 | 0.00 Ω - 10.00 Ω (200 mA); 0.0 - 100.0 Ω (20 mA) |
精度/開路電壓 | ± (2 % + 2 cts) / ≥ 6 V |
測量電流 | 200 mA 量程：200 mA (-0 mA +20 mA); 20 mA 量程：20 mA ± 5 mA |
連續性閾值（快速蜂鳴） | 2 Ω, 1 Ω，可編程閾值 |
電纜的補償 | 最大 9.99 Ω |
測量量程 / 分辨率 / 精度 | 0 - 3,999 ? / 1 ?; 4.00 k? - 39.99 k? / 10 ? / ± (3 % + 2 cts) 40.0 k? - 399.9 k? / 100 ?; 400 k? - 1,000 k? / 1 k? / ± (3 % + 2 cts) |
顯示器 | 2 x 4,000 cts + 對數條形圖 |
存儲器 | 3000 次測量 |
電源 /自動關機 | 6 x LR6(AA) 電池 / 5 分鐘，可禁用 |
電池壽命 | 1,500/2,500/6,000 次測量(4): UN x 1 kΩ @ UN (5 s ON / 55 s OFF); 3,000 連續性測試 (5 s ON / 55 s OFF) |
尺寸 (h x w x d) / 重量 / IP 等級 | 211 x 108 x 60 mm / 850 g / IP 54 / IK 04 |
EMC / 電氣安全 | IEC 61326-1 / IEC 61010-1 和 IEC 61010-2-030, 600 V CAT IV |
符合標準 | IEC 61557 第 1、2、4 和 10 部分 |

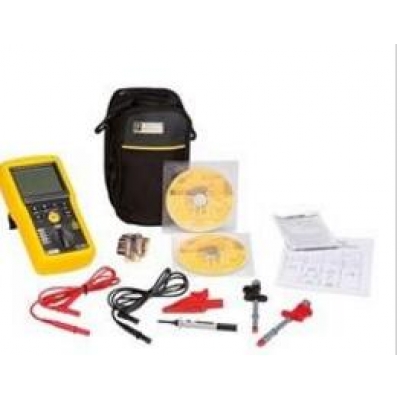

CA 6524標準配置：
標配有一個免提便攜袋、2 根 1.50 m 長的直彎安全導線（紅和黑）、1 個紅色鱷魚夾、1 個 黑色測試探頭、 6 x LR6 或 AA 電池、CD 版多語言用戶 手冊、1 本快速入門指南、多語言安全數據表。
訂購編號：
訂購編號 | 描述 |
P01140824 | C.A 6524 兆歐表 |
訂購編號 | 附件描述 |
P01102092A | 類型 3 遠程控制探頭 |
P01102084A | 連續性桿 |
P01650101Z | 40kV 高壓測試探棒 |
P01156301Z | 溫度計 + K 熱電偶 , C.A 861 |
P01102095 | DataView? 軟件 |
P01295453Z | 2根直彎安全導線（紅和黑），1.50 m 長 |
P01295457Z | 2 個鱷魚夾（紅和黑） |
P01295454Z | 2 個測試探頭（紅和黑） |
P01102053Z | 2 線夾（紅和黑） |
P01298049 | 免提便攜袋 |
