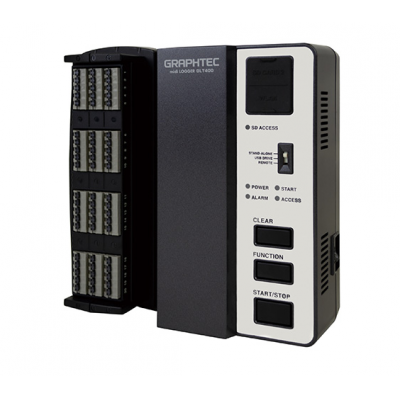

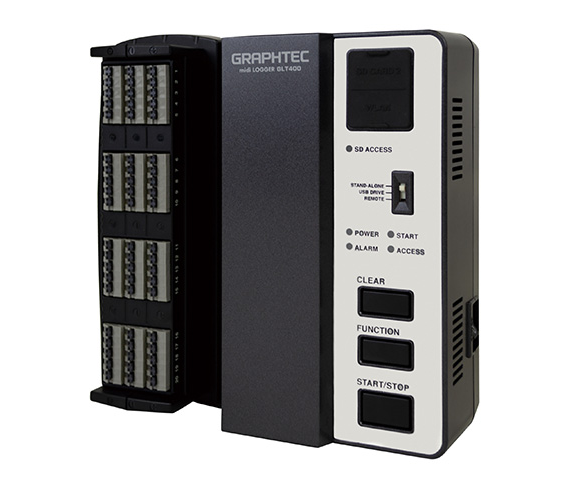

日本圖技GL400 多功能數據記錄儀介紹：日本圖技GL400 多功能數據記錄儀是一款日本進口的可作為嵌入式設備和控制面板的GRAPHTEC測量儀器，實現了一種新的概念，無需監控，易于在DIN導軌上組裝； 比傳統產品更適合嵌入式，也可作為無顯示器的PC前端數據記錄器，可以通過USB或者WIFI與PC進行連接，通過Modbus/TCP協議從PLC通訊實時記錄數據。支持WEB服務器、FTP服務器和FTP
日本圖技GLT400 多功能數據記錄儀介紹：
日本圖技GL400 多功能數據記錄儀是一款日本進口的可作為嵌入式設備和控制面板的GRAPHTEC測量儀器，實現了一種新的概念，無需監控，易于在DIN導軌上組裝； 比傳統產品更適合嵌入式，也可作為無顯示器的PC前端數據記錄器，可以通過USB或者WIFI與PC進行連接，通過Modbus/TCP協議從PLC通訊實時記錄數據。支持WEB服務器、FTP服務器和FTP客戶端網絡功能用于遠程監控。GLT400還可以在超低溫環娩下使用。
日本圖技GL400 多功能數據記錄儀可擴展至200ch,可以增加傳感器進行電壓/溫度/濕度/赫沖/邏輯的多元輸入。通道輸入100V，標配4G SD存儲卡，*大可技持32G存儲空間，方便數據存儲和數據導出。
產品主要特點：
適應各種操作環境(-20ºC至+60ºC）（有條件的）
支持WEB服務器、FTP服務器和FTP客戶端網絡功能，用于遠程監控。
無需使用專用軟件即可從PC進行設置，控制，數據確認/傳輸
GLT400使用方法
安裝或嵌入至系統或者用作PLC的I/O單元，通過Modbus協議向PLC傳輸數據，也可以作為GL840的遠程終端單元使用
詳細
*使用無線LAN時，需搭配B-568選件。
通過以太網、無線LAN*和USB功能進行實時遠程監視與控制(標配有應用軟件)
通過Modbus/TCP實現PLC與GLT400雙向通信，從PLC端控制數據收錄的開始和停止。可向PLC傳輸測量數據。
通過USB線、網線或無線LAN與PC連接。 用于研發、品控和生產的獨立或PC控制的數據記錄儀。
1臺GL840最多可連接5套GLT400，總通道數最大200通道。
通過GL840來控制GLT400，所收錄的數據也可以保存在GL840內。
*使用無線LAN時，需搭配B-568選件。
通過無線LAN直接連接。
（多臺設備使用時，通過無線LAN路由器連接）
通過以太網直接連接
（多臺設備使用時，使用以太網HUB連接）
設置在1樓、2樓的GLT400或者GL840收錄到的數據，可以通過在3樓的PC進行設定· 控制·數據確認。
主機背面有螺絲孔，配合使用DIN軌道安裝件(B-540/選件)，可以組裝到控制機柜等設備上。
通道擴展&
通過輸入端子臺和擴展端子臺底座的組合，可以組合出最適合測定條件的機器構成。
詳細
通過GLT400主機與輸入端子臺和擴展端子臺底座的組合，可以組合出最適合測定條件的機器構成。
各通道都可進行電壓·溫度·濕度的選擇
20mV-100V
熱電偶：K,J,E,T,R,S,B,N,C(舊W:WRe5-26)
熱電阻：Pt100, JPt100, Pt1000(IEC751)
對于4~20mA的電流輸入，安裝250Ω的電阻器, 轉換為1~5V電壓。
250Ω的分流器(B-551)
*不適用于B-564SL輸入端子臺
有選配的專用濕度傳感器
傳感器電源可直接從主機獲取。
搭載專用的濕度范圍。
濕度傳感器（B-530)
使用選件輸入/輸出電纜后可使用數字I/O端口。
GL用輸入/輸出電纜(B-513)
*作為GL840系列子機時，此功能不能使用。
邏輯
無電壓接點（a接點、NO、NC）、
集電極開路、電壓輸入時的H.L判定
脈沖
每個通道均可選擇3種模式
（瞬時、累計、回轉數）
可根據外部信號開始·停止測量。
各信號輸入通道均可設置報警值，檢測到異常時，輸出信號。
可根據輸入方式選擇對應的端子臺
(*1)
溫度精度是指使用K型熱電偶測量100℃時的數值。（包括參考接點補償精度）
實際使用時，會根據熱電偶以及溫度變化而產生測量精度差異。
適用于各型號的輸入端子臺。
*連接分流器時不能使用。
端子蓋板 (B-588)
通過增加模擬信號輸入端子和擴展端子臺，可擴展20到200個通道。
| 通道擴展案例 | 20ch | 40ch | 100ch | 200ch |
|---|---|---|---|---|
| GLT400主機 | 1臺 | 1臺 | 1臺 | 1臺 |
| 擴展端子臺底座 | 1臺 | 2臺 | 5臺 | 10臺 |
| 模擬信號輸入端子臺 (*2) | 1臺 | 2臺 | 5臺 | 10臺 |
(*2)
模擬信號端子臺與標準端子臺價格不同。
標準端子臺和高耐壓高精度端子臺可以混裝，但是混裝時的耐壓按照標準端子臺的耐壓值。
作為GL840系列子機 使用時，最大只能擴展到180ch。（GL840：20ch + GLT400：180ch）
數據可保存在內置的大容量閃存里
通過多功能輸入
多用途輸入，內置4GB的Flash閃存，另外還搭載了SD卡插槽。
詳細
內置4GB的Flash閃存，另外還搭載了SD卡插槽。
主機閃存： 約4GB
SD存儲卡：最大可使用32GB的SD卡（SDHC）。
*使用無線LAN模塊時(B-568)，SD卡無法同時插入插槽內使用。
* 單個收錄文件最大容量2GB。
| 采樣速度 | 10ms | 20ms | 50ms | 100ms | 200ms | 500ms | 1s | 2s | |
|---|---|---|---|---|---|---|---|---|---|
| 可使用通道 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | |
| 測量對象 | 電壓 | ● | ● | ● | ● | ● | ● | ● | ● |
| 溫度 | - | - | - | ● | ● | ● | ● | ● | |
| 采樣速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
|---|---|---|---|---|---|---|---|
| GBD格式 （本公司獨有的二進制格式） | 31日 | 77日 | 95日 | 108日 | 270日 | 365日以上 | 365日以上 |
| CSV格式 | 3日 | 11日 | 16日 | 21日 | 54日 | 109日 | 365日以上 |
*
收錄時間為概算時間。根據采樣速度，ch數有限制。
10ms：1ch、50ms：5ch、100ms：10ch
記錄滿時舊數據會被新數據覆蓋掉，
保存最新收錄到的數據 。
文件容量大小可自定義。
可設定數據個數：1000點～2,000,000點
長時間測量時，當一個收錄文件滿時, 會生成新的收錄文件繼續記錄數據, 直到收錄停止。
可根據時間或者數據量區分文件。
*
采樣間隔10·20·50ms的收錄中無法更換。
*
使用無線LAN模塊時，SD卡無法同時插入插槽內使用。
定期備份收錄數據。
使用FTP備份功能時，還可以在備份成功后，選擇自動刪除原文件。
備份間隔: 1H?2H?6H?12H?24H
備份位置：主機閃存·SD存儲卡·FTP
文件格式：GBD·CSV
*
只有才采樣速度小于100ms時，才能以CSV格式進行保存。使用循環收錄或者外部采樣時，不能使用備份功能。備份數據不能和收錄數據設置在同一個文件內。使用備份功能和CSV格式記錄功能時，不能中途更換SD存儲卡或者使用中繼收錄功能。
GLT400通過USB電纜與PC連接，被識別為PC的外置存儲設備，可直接將GLT400內的測量數據用鼠標拖拽轉移至PC。
根據用途標配了兩款PC應用軟件。
另外，不使用專用軟件也能從PC進行設定、控制、數據確認、數據傳輸。
可以簡單的確認設定值和測量值。
最適于1臺GLT400使用時。設置菜單的顯示繼承了以往GL系列主機的菜單。
最多可同時連接20臺包括GLT 400在內的GL系列產品。
可進行主機設定，顯示實時測量數據和實時測量數據表。
顯示功能支持Y-T、XY、FFT畫面。還搭載了直接Excel功能和文件結合等擴展性功能。 GL-Connection
在收錄開始的同時，可以向指定的Excel文件實時傳輸數據。
通過組合計算公式和宏等，在收錄停止的同時完成測量數據文件。
使用WEB瀏覽器，可以確認主機的控制和測量值，或者將主機內的文件傳輸至PC。
可支持的瀏覽器：Google Chrome(推薦)、Microsoft Edge、Fire Fox
| 物品 | GLT400 SETTING APP | GL-Connection | WEB瀏覽器 | |
|---|---|---|---|---|
| 主機的連接 | 有線LAN | ● | ● | ● |
| 無線LAN | ● | ● | ● | |
| USB | ● | ● | × | |
| 連接臺數 | 1臺 | 20臺 | 1臺 | |
| 主機設置 | ● | ● | × | |
| 主機控制（收錄開始/停止） | ● | ● | ● | |
| 數據顯示 | 測量值顯示 | ● | ● | ● |
| 波形顯示 | × | ● | ● | |
| 其它 | × | ● | × | |
| 收錄數據的回放 | × | ● | × | |
| 收錄中的連接?斷開 | ● | × | ● | |
| 主機向PC傳輸數據 | ● | ● | ● | |
| 文件轉換（CSV） | × | ● | × | |
| 對應型號 | 僅GLT400 | GL全系列 * | GL全系列 * | |
*
GL7000?GL2000?GL980?GL840系列?GL240?GLT400（僅當前機型）
根據客戶需要,免費提供開發定制應用程序所需的套件。
USB驅動
指導書（主機控制相關·通信相關·數據文件相關·Modbus/TCP規格書）
LabVIEW VI
LabView VI
數字證書導入工具
| 項目 | 描述 | |
|---|---|---|
| 模擬端子臺數量 | 最多10個模塊 (200通道) | |
| 模擬端子臺種類 | 標準型端子臺、高耐壓高精度型端子臺、快插式端子臺 | |
| 采樣周期 | 10ms/ch～1h (10ms～50ms僅為電壓測量時且通道數有限制)、外部 (僅STAND ALONE模式時) (*1) | |
| 觸發功能 | 重復功能 | Off?On |
| 觸發種類 | 開始: 觸發條件達成時開始收錄數據 停止: 觸發條件達成時停止收錄數據 | |
| 觸發條件設置 | 開始: Off, 電壓, 報警, 外部輸入, 指定時刻, 指定星期, 一定時間 停止: Off, 電壓, 報警, 外部輸入, 指定時刻, 指定星期, 一定時間 | |
| 觸發判定種類 | 組合: 模擬, 邏輯/脈沖的“Level AND”、“Level OR”、“Edge AND”、“Edge OR” 模擬: H (↑)、L (↓)、窗口內、窗口外 邏輯: 高低電平 脈沖: H (↑)、L (↓)、窗口內、窗口外 | |
| 報警功能 | 報警判定種類 | 通過“Level”或“Edge”的閾值判定各通道是否報警 模擬: H (↑)、L (↓)、窗口內、窗口外 邏輯: 高低電平 脈沖: H (↑)、L (↓)、窗口內、窗口外 |
| 報警發生時的動作 | 報警LED燈點亮，報警通知電子郵件 報警信號輸出(4通道/REMOTE模式時為1通道) | |
| 報警保持(Hold)功能 | 保持/不保持 | |
| 外部輸入/輸出 (*1) | 輸入種類 | 觸發輸入(1通道)或外部采樣信號輸入(1通道)、 邏輯輸入(4通道)或脈沖輸入(4通道) (僅STAND ALONE模式時) |
| 輸入規格 | 輸入電壓 : 0～+30V (單端接地輸入) 輸入信號: 無電壓接點 (a接點, b接點, NO, NC), 集電極開路, 電壓輸入 輸入閾值電壓: 約+2.5V 滯后: 約0.5V (+2.5V～+3V) | |
| 輸出種類 | 輸出通道(報警): 4通道 (REMOTE模式時為1通道) ※邏輯和脈沖、外部觸發和采樣為切換形式 | |
| 輸出規格 | 輸出形式: 集電極開路 (內部電壓5V，上拉電阻10kΩ) ＜輸出晶體管的最大額定值＞ ?集電極-GND電壓: 50V ?集電極電流: 2A ?集電極損耗: 0.3W | |
| 脈沖輸入 | 回轉數模式 | 檢測每個采樣間隔內的脈沖個數，再按每轉對應的脈沖數換算成回轉數 測回旋轉數需要設置每旋轉1圈的脈沖個數 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M RPM/F.S |
| 累計模式 | 從測量開始就檢測采樣間隔內脈沖信號并累加顯示的模式 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. | |
| 瞬時模式 | 計算每個采樣間隔的脈沖個數的模式 每個采樣間隔后的計數值會被重置 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. | |
| 最大脈沖輸入數 | 最大輸入頻率: 50kHz、最大計數值: 50kC/采樣 (16位轉換器) | |
| 通道間運算 | 運算種類 | 四則運算(+,－,×,÷) |
| 通道范圍 | 模擬信號輸入通道(ch1～200) | |
| 轉換功能(EU) | 每個通道可設置4點 溫度測量時為2點 | |
| 注釋輸入 | 功能 | 可以為每個通道進行注釋 |
| 字符種類 | 英語、數字、日語假名 | |
| 字符數 | 31個半角字符 | |
| PC接口 | 類型 | 以太網端口(10BASE-T/100BASE-TX), USB2.0, 無線LAN(選件) |
| 功能 | 將設備內數據傳輸?shù)絇C，從PC端控制設備，作為GL840的子機網絡連接 | |
| 以太網功能 | Web服務器功能、FTP服務器功能、FTP客戶端功能、NTP客戶端功能 DHCP客戶端功能、DHC服務器功能、Modbus/TCP通信 | |
| USB功能 | USB驅動模式: 傳輸或刪除在主機內存或SD卡中收錄的文件 | |
| 實時數據傳輸速度 | 最快10ms/1ch (傳輸速度會因通道數而異) | |
| 存儲介質 | 內置Flash閃存 | 約4GB |
| 外部SD卡插槽 | SD卡插槽: 1個 (SDHC對應， 最大支持到約32GB) | |
| 單個文件容量 | 單個收錄文件最大2GB | |
| 存儲內容 | 主機的設置條件和測量數據 | |
| 數據備份功能 | 備份間隔 (*3) | OFF, 1, 2, 6, 12, 24h, 每文件 (僅當每個文件在成功備份時至FTP客戶端時，會刪除收錄文件) |
| 備份地址 (*3) | 內置Flash閃存、SD存儲卡、FTP | |
| 文件格式 (*3) | GBD(Graphtec二進制文件)/CSV | |
| 數據收錄 | 功能 | OFF(收錄START/STOP間的數據)、循環收錄、中繼收錄 |
| 循環收錄功能 | 已收錄的數據達到記錄點數(1000～200000)以上時，一邊刪除舊數據一邊收錄最新的數據 ※使用循環收錄時，可記錄的容量為剩余容量的1/3。 | |
| 中繼收錄功能 | 不遺漏數據，將文件分段連續地收錄 | |
| 文件格式 | GBD(Graphtec二進制文件)/CSV | |
| 收錄期間的功能 | SD存儲卡交換 | |
| 數據保存功能 | 保存地址: 內置Flash閃存或者SD存儲卡 保存內容: 設置條件、畫面數據、測量數據 | |
| 使用環境 | -20～60℃(AC電源適配器B-565: 0～45℃)、5～85%RH(無結露) (以USB PD為電源時，視電源規格而定) | |
| 電源 | AC電源適配器 | AC100～240V/50～60Hz |
| DC電源 | DC8.5～24V(最大26.4V) (需使用DC驅動電纜B-514/選件) | |
| USB供電 | 外置USB PD兼容電池(規格: 遵循USB Power Delivery 2.0以后)，輸出: 5V/2A(10W) | |
| 功耗 | 24VA以下 (使用AC電源適配器, 電壓為AC100V時) | |
| 外觀尺寸 [W×H×D] (約) | 安裝標準端子臺時 | 187.5×183×65.5mm (包括突出的部分) |
| 安裝快插式端子臺時 | ||
| 安裝高耐壓高精度端子臺時 | 187.5×183×73.4mm (包括突出的部分) | |
| 質量[重量] (約) | 安裝標準端子臺時 | 1090g (包括AC電源適配器) |
| 安裝快插式端子臺時 | 1020g (包括AC電源適配器) | |
| 安裝高耐壓高精度端子臺時 | 1120g (包括AC電源適配器) | |
| 其它 | 耐振性 | 相當于自動車部品第一種A種 |
(*1)
本功能僅在STAND ALONE模式時可選擇。此外，需搭配GL輸入/輸出電纜(B-513/選件)。
(*2)
單個收錄文件最大2GB。
(*3)
如果循環收錄或外部采樣功能開啟，數據備份功能不可用。
當收錄多個通道時，當采樣速度較快時以及當備份間隔較長時，由于備份數據量變大，因此在停止收錄后還需要一段時間進行寫入。
當備份數據通過無線LAN以Wifi通信保存到FTP服務器時，有時備份會失敗。
當采樣間隔小于100ms時，CSV格式的文件備份將無法執行。
當CSV文件的收錄和備份功能啟用時，則無法執行用于收錄和中繼收錄的SD卡更換。
| 項目 | 描述 | |||
|---|---|---|---|---|
| 標準型端子臺 (B-564) | 快插式端子臺 (B-564SL) | 高耐壓高精度型端子臺 (B-565) | ||
| 輸入通道數量 | 20ch | |||
| 輸入端子形狀 | M3螺釘式(矩形平墊圈) | 快插式 | M3螺釘式(矩形平墊圈) | |
| 輸入方式 | 全通道隔離的光電MOS繼電器掃描式輸入，平衡輸入 *熱電阻連接用的端子b，其通道間是短路的 | |||
| 測量范圍 | 電壓 | 20, 50, 100, 200, 500mV; 1, 2, 5, 10, 20, 50, 100V; 1-5V F.S. | ||
| 溫度 | 熱電偶: K, J, E, T, R, S, B, N, C (WRe5-26) 熱電阻: Pt100, JPt100, Pt1000 (IEC751) 溫度量程: 100°C, 500°C, 2000°C | |||
| 濕度 | 0～100% (經0～1V電源轉換所得) 固定 *使用B-530濕度傳感器/選件 | |||
| 濾波功能(移動平均) | Off, 2, 5, 10, 20, 40 (濾波操作基于移動平均。使用所設置的采樣計數平均值。 如果采樣間隔超過30秒，則使用在子采樣(30秒)中獲得數據的平均值) | |||
| A/D轉換器 | 種類 | ΔΣ方式 | ||
| 分辨率 | 16位(有效分辨率: 約1/40000的±量程) | |||
| 輸入阻抗 | 1MΩ±5% | |||
| 容許信號源輸出阻抗 | 300Ω以下 | 100Ω以下 | ||
| 最大輸入電壓 | 輸入通道+/-極間 | 20mV～2V檔位: 60Vp-p 5V～100V檔位: 110Vp-p | ||
| 輸入通道之間 | 60Vp-p | 600Vp-p | ||
| 輸入通道/GND間 | 60Vp-p | 300Vp-p | ||
| 耐電壓 | 輸入通道之間 | 350Vp-p，1分鐘 | 600Vp-p | |
| 輸入通道/GND間 | 350Vp-p，1分鐘 | 2300VACrms，1分鐘 | ||
| 使用溫度環境 (與GLT400連接時) | -20～60oC (5～85%RH) | 0～45oC (5～85%RH) | ||
【環境和設置條件】
室內溫度為23℃±5℃、預熱時間30分鐘以上、采樣速度為1s/20ch、濾波功能設置為10、GND端口接地
| 項目 | 標準型端子臺 (B-564) / 快插式端子臺 (B-564SL) | 高耐壓高精度型端子臺 (B-565) |
|---|---|---|
| 輸入 | 測量精度 | 測量精度 |
| 電壓 | ±0.1% F.S. | ±(0.05% F.S.+10μV) |
* 所使用的熱電偶為T/K: 0.32Φ, 其它: 0.65Φ
| 項目 | 標準型端子臺 (B-564) / 快插式端子臺 (B-564SL) | 高耐壓高精度型端子臺 (B-565) | |||
|---|---|---|---|---|---|
| 輸入 | 種類 | 測量溫度范圍(TS: 測量溫度) | 測量精度 | 測量溫度范圍(TS: 測量溫度) | 測量精度 |
| 熱電偶 | R / S | 0℃≦TS≦100℃ | ±5.2℃ | 0℃≦TS≦100℃ | ±4.5℃ |
| 100℃＜TS≦300℃ | ±3.0℃ | 100℃＜TS≦300℃ | ±3.0℃ | ||
| R:300℃＜TS≦1600℃ | ±（0.05% 讀數值 +2.0℃） | R:300℃＜TS≦1600℃ | ±2.2℃ | ||
| S:300℃＜TS≦1760℃ | ±（0.05% 讀數值 +2.0℃） | S:300℃＜TS≦1760℃ | ±2.2℃ | ||
| B | 400℃≦TS≦600℃ | ±3.5℃ | 400℃≦TS≦600℃ | ±3.5℃ | |
| 600℃＜TS≦1820℃ | ±（0.05% 讀數值 +2.0℃） | 600℃＜TS≦1820℃ | ±2.5℃ | ||
| K | -200℃≦TS≦-100℃ | ±（0.05% 讀數值 +2.0℃） | -200℃≦TS≦-100℃ | ±1.5℃ | |
| -100℃＜TS≦1370℃ | ±（0.05% 讀數值 +1.0℃） | -100℃＜TS≦1370℃ | ±0.8℃ | ||
| E | -200℃≦TS≦-100℃ | ±（0.05% 讀數值 +2.0℃） | -200℃≦TS≦-100℃ | ±1.0℃ | |
| -100℃＜TS≦800℃ | ±（0.05% 讀數值 +1.0℃） | -100℃＜TS≦800℃ | ±0.8℃ | ||
| T | -200℃≦TS≦-100℃ | ±（0.1% 讀數值 +1.5℃） | -200℃≦TS≦-100℃ | ±1.5℃ | |
| -100℃＜TS≦400℃ | ±（0.1% 讀數值 +0.5℃） | -100℃＜TS≦400℃ | ±0.6℃ | ||
| J | -200℃≦TS≦-100℃ | ±2.7℃ | -200℃≦TS≦-100℃ | ±1.0℃ | |
| -100℃＜TS≦100℃ | ±1.7℃ | -100℃＜TS≦100℃ | ±0.8℃ | ||
| 100℃＜TS≦1100℃ | ±（0.05% 讀數值 +1.0℃） | 100℃＜TS≦1100℃ | ±0.6℃ | ||
| N | -200℃≦TS＜0℃ | ±（0.1% 讀數值 +2.0℃） | -200℃≦TS＜0℃ | ±2.2℃ | |
| 0℃≦TS≦1300℃ | ±（0.1% 讀數值 +1.0℃） | 0℃≦TS≦1300℃ | ±1.0℃ | ||
| C (舊:W) | 0℃≦TS≦2000℃ | ±（0.1% 讀數值 +1.5℃） | 0℃≦TS≦2000℃ | ±1.8℃ | |
| 基準接點補償精度 | - | ±0.5℃ | - | ±0.3℃ | |
| 項目 | 標準型端子臺 (B-564) / 快插式端子臺 (B-564SL) | 高耐壓高精度型端子臺 (B-565) | |||||
|---|---|---|---|---|---|---|---|
| 輸入 | 種類 | 測量溫度范圍 | 施加電流 | 測量精度 | 測量溫度范圍 | 施加電流 | 測量精度 |
| 熱電阻 | Pt100 | -200℃～850℃ (FS=1050℃) | 1mA | ±1.0℃ | -200℃≦TS≦100℃ | 1mA | ±0.6℃ |
| 100℃＜TS≦500℃ | ±0.8℃ | ||||||
| 500＜TS≦850℃ | ±1.0℃ | ||||||
| JPt100 | -200℃～500℃ (FS=700℃) | 1mA | ±0.8℃ | -200℃≦TS≦100℃ | 1mA | ±0.6℃ | |
| 100℃＜TS≦500℃ | ±0.8℃ | ||||||
| Pt1000 | -200℃～500℃ (FS=700℃) | 0.3mA | ±0.8℃ | -200℃≦TS≦100℃ | 0.3mA | ±0.6℃ | |
| 100℃＜TS≦500℃ | ±0.8℃ | ||||||
| 項目 | 描述 |
|---|---|
| 操作系統 | Windows 10 / 8.1 * 軟件系統開發商已停止支持的操作系統, 本公司也無法提供相關的技術支持。 |
| 功能 | 主機控制、實時數據收錄、數據轉換 |
| 每組的通道數 | 所連接設備的最大數 |
| 最大通道數 | 最大: 2000通道 |
| 設置范圍 | 輸入信號設置、收錄設置、觸發/報警設置、其它設置 |
| 收錄數據 | 實時數據(CSV, GBD) 保存在內存或SD卡里的數據(CSV, GBD) |
| 顯示內容 | 模擬信號波形、邏輯波形、脈沖波形、測量值 |
| 顯示模式 | Y-T畫面、數值畫面、X-Y畫面、FFT畫面 |
| 文件轉換 | 光標間數據，全部數據 |
| 統計與履歷顯示 | 測量時的最大值、最小值和平均值 |
| 電子郵件功能 | 通過報警監視向指定地址發送郵件 |
| 項目 | 描述 |
|---|---|
| 操作系統 | Windows 10 / 8.1 * 軟件系統開發商已停止支持的操作系統, 本公司也無法提供相關的技術支持 |
| 功能 | 主機設置修改、文件操作、測量值監視、主機固件更新 *REMOTE模式時，無法進行文件操作和測量值監視。 |
| 可連接設備的臺數 | 1臺 |
| 設置范圍 | 輸入信號設置、收錄設置、觸發/報警設置、I/F接口設置、其它設置 *REMOTE模式時，只能進行I/F接口設置。 |
| 項目 | 描述 |
|---|---|
| 型號 | B-568 |
| 通信方式 | 無線LAN (2.4GHz頻段) |
| 安裝位置 | SD卡插槽處 *使用無線LAN模塊時，SD卡無法同時插入插槽內使用。 |
| 無線LAN規格 | IEEE802.11b/g/n |
| 功能 | 通訊距離: 約40m (此距離因障礙物和周圍環境而異) 從PC端控制主機并將收錄的數據傳輸?shù)絇C機(REMOTE模式下，作為GL840的子機連接) WPS: 按鈕方式/PIN方式 加密功能: WEP64, WEP128, WPA-PSK/WPA 2-PSK, TKIP/AES |
| 項目 | 描述 | |
|---|---|---|
| 可使用的溫度范圍 | -25～80℃ | |
| 可使用的濕度范圍 | 0～100%RH | |
| 相對濕度測量精度 | ±3% RH (5～98%/25°C) | |
| 方式 | 電氣容量式 | |
| 相對濕度測量精度 （5～98％） | 測量環境 | 測量精度 |
| 0～10℃ | ±5％ RH | |
| 10～20℃ | ±4％ RH | |
| 20～30℃ | ±3％ RH | |
| 30～40℃ | ±4％ RH | |
| 40～50℃ | ±5％ RH | |
| 50～60℃ | ±6％ RH | |
| 60～70℃ | ±7％ RH | |
| 70～80℃ | ±8％ RH | |
| *60°C或更高溫度下的測量精度為參考值 | ||
| 響應時間 | 15秒 (過濾罩已安裝時, 90%響應) | |
| 傳感器輸出 | DC 0～1V | |
| 外形 | ?14x80mm (不包括電纜長度) | |
| 電纜長度 | 3ｍ | |
| 傳感器輸入電壓 | DC+5V～+16V | |
| 傳感器消耗電流 | 約 4mA | |
AC電源適配器/電源線
紙質支架 (大: 1個、小: 2個)(安裝端子臺底座時使用)
快速指南
安全使用說明
*
單位：mm、公差：±3mm
*
單位：mm、公差：±3mm
